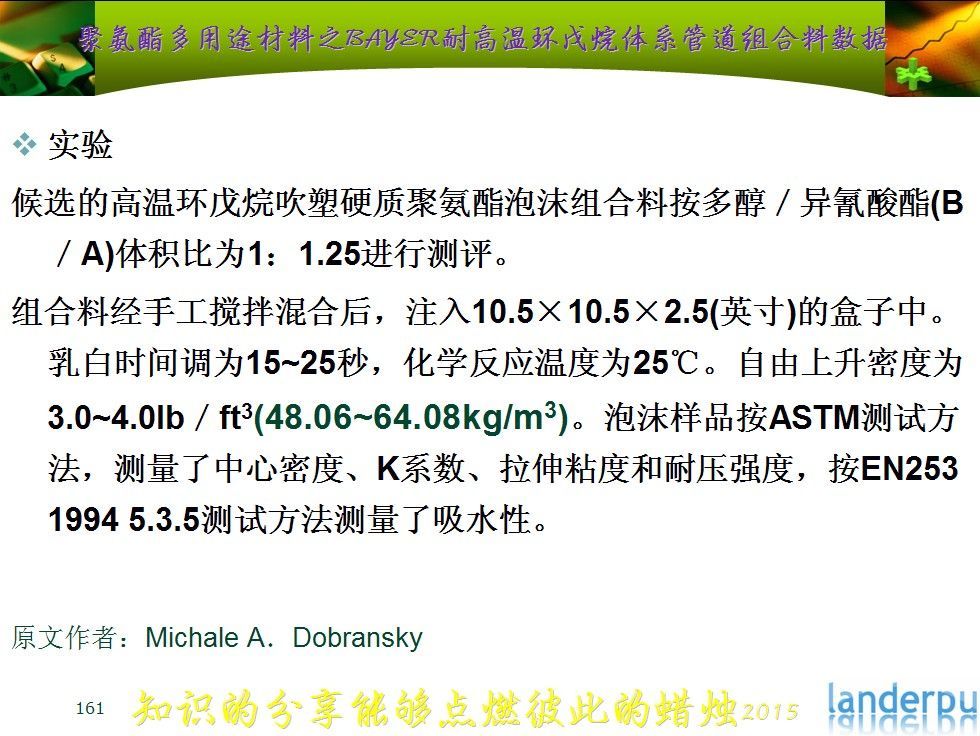

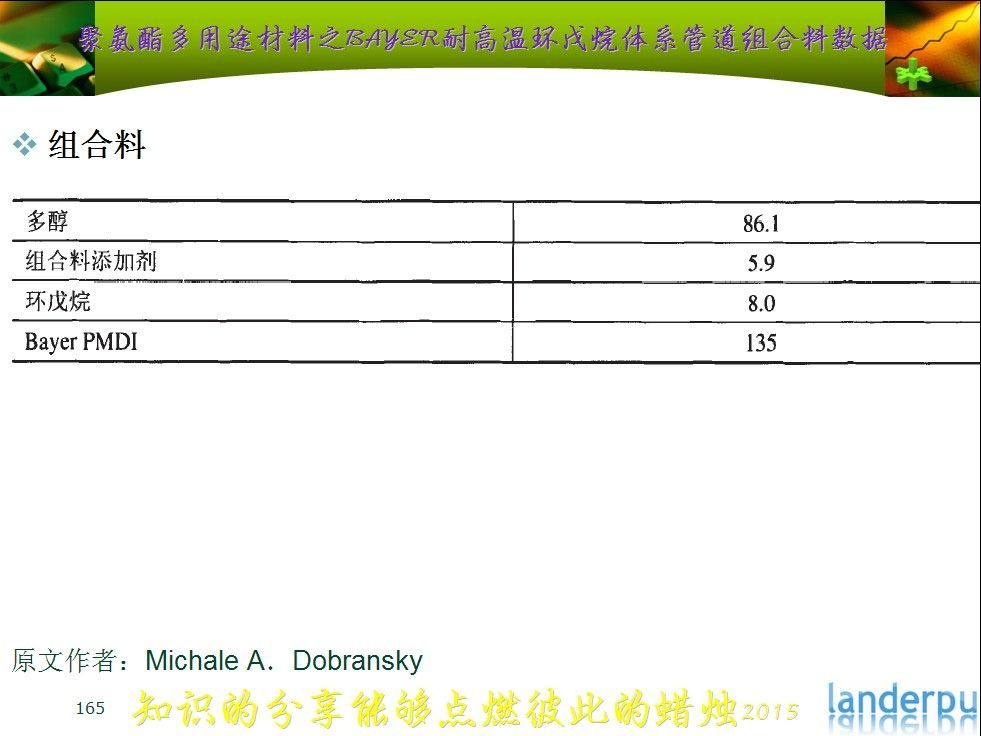

管道保温用环戊烷吹塑喷涂泡沫组合料:组合料的多醇/异氰酸酯体积比为1:1.25。

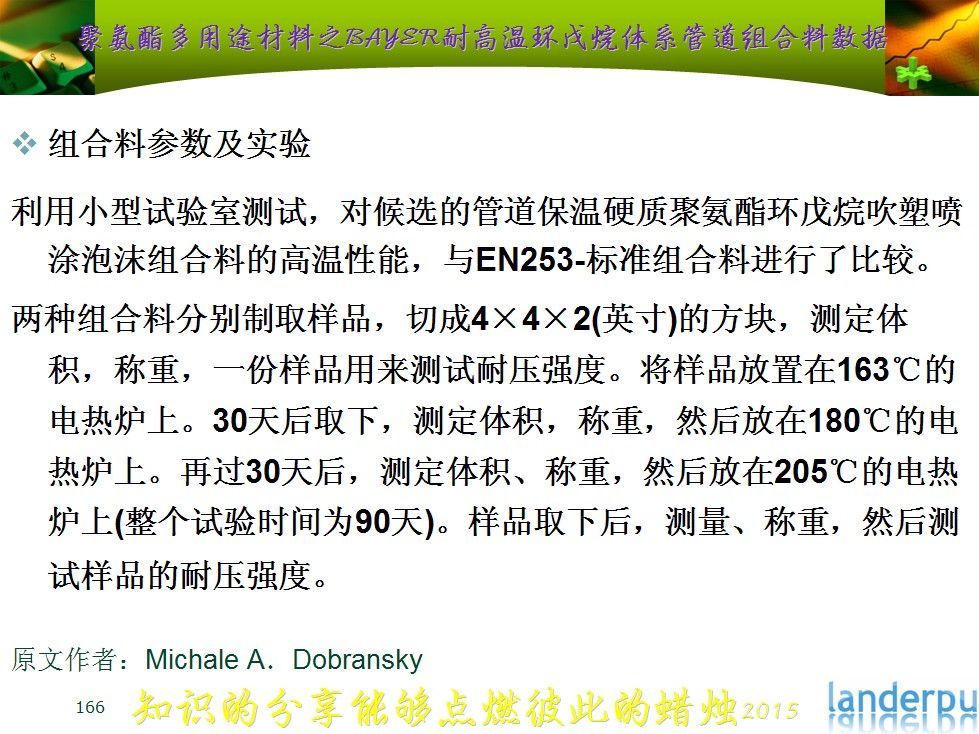

该组合料的高温性能已达到EN253标准环戊烷组合料水平。

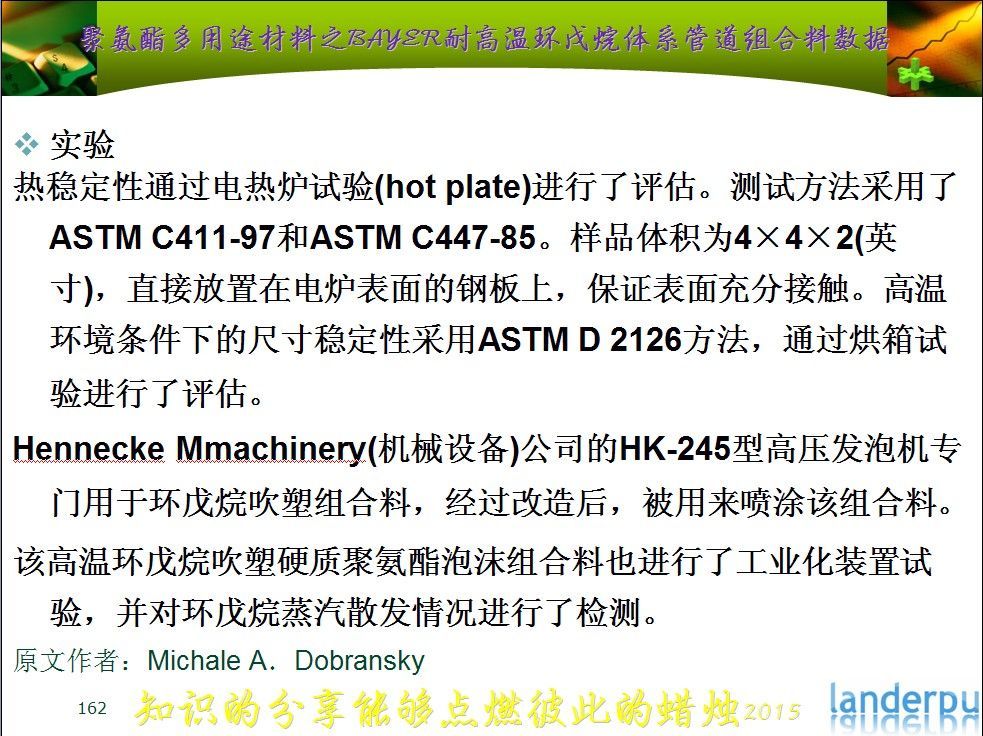

组合料在某一温度下的使用寿命,是根据该组合料在高温环境中经过一段时间后,通过纵向和水平剪切试验后预测得出的,例如在160℃时的使用寿命为1600小时,在170℃时的使用寿命为1450小时。样品定期从组合料中制取,进行纵向和水平切变强度测试。通过剪切试验结果,可以得出阿列纽斯(Arrhenius)关系,从而预测出该保温材料在某一特定温度下的使用寿命。
PU保温管道生产商依靠组合料供应商,保证在某一特定温度下的PU泡沫性能。
环戊烷具有ODP值为0、低蒸汽导热系数(25℃为0.012W/m)和低沸点(49.3℃)等性质,是一种非常可行的硬质聚氨酯泡沫组合料发泡剂。

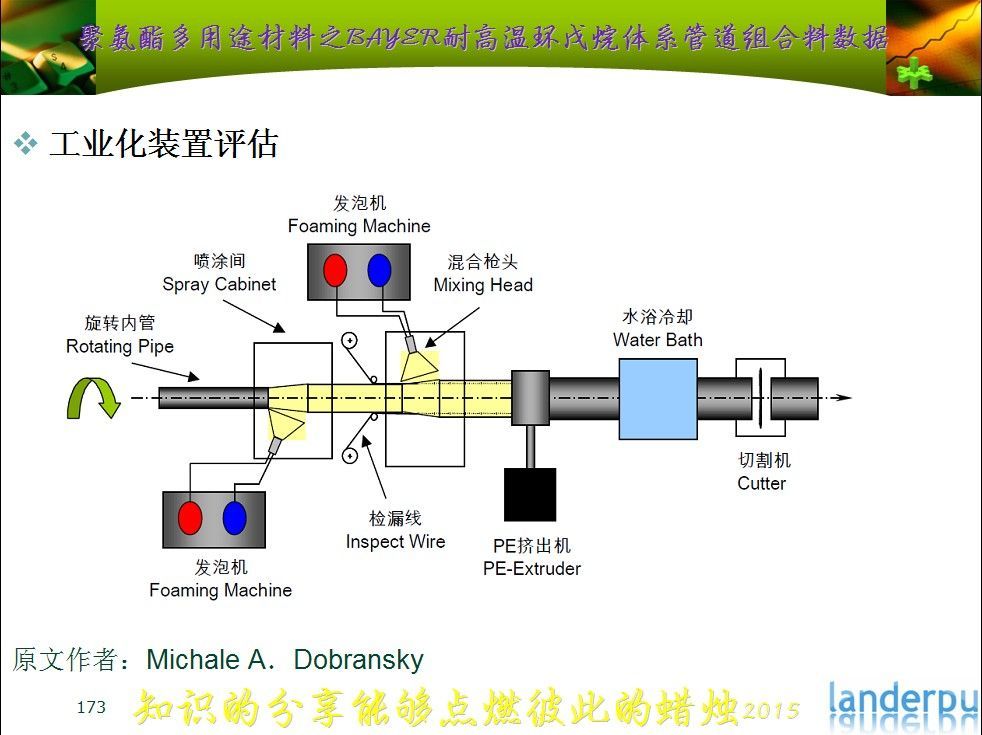

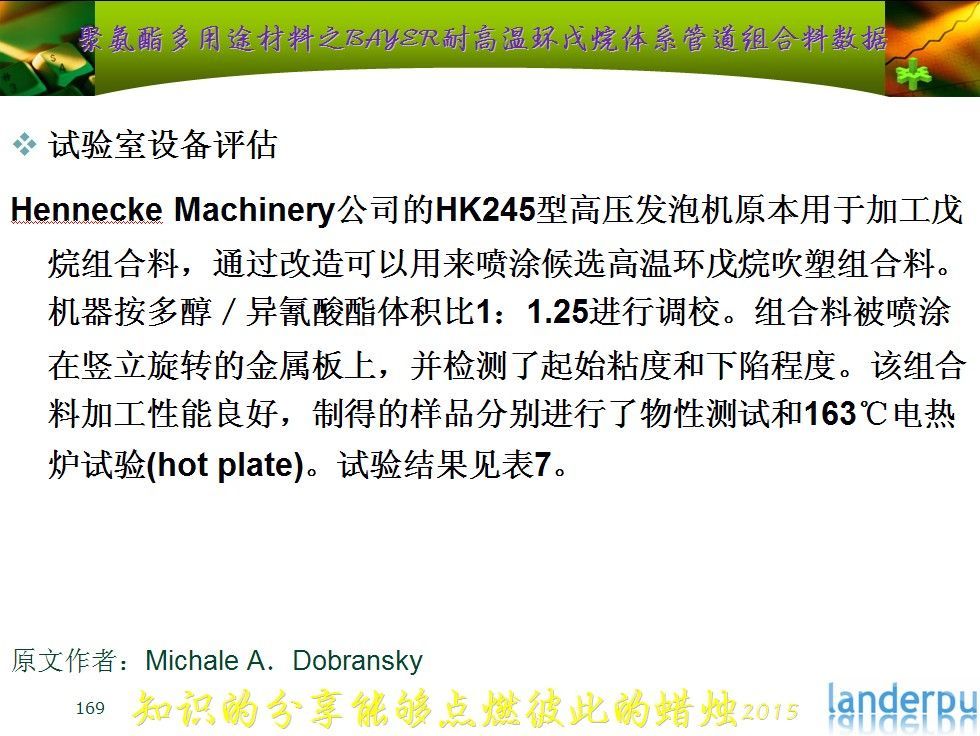

以下是BAYER工业管道保温组合料设计流程
