太阳能热水器的保温材料的成型工艺,一般分为手工发泡、低压多枪注料、高压一枪注料等工艺,目前该领域中手工发泡因其效率低下,产品质量不稳定,落后的工艺方法已被市场淘汰;低压多枪注料的工艺简单、投资少,是中小型太阳能厂家的主流发泡工艺;高压一枪注料工艺采用椭圆形多工位轨道线、高压发泡机、具备预热和熟化烘道,工艺条件较好,被一线品牌厂家广泛应用(实际上也做不到一枪,三枪较多,一枪打底,二枪灌体,三枪封顶)。
发泡机发泡
将P组分(组合聚醚多元醇)加入发泡机的POL料液储罐,将I组分(多异氰酸酯)加入发泡机的ISO料液储罐;调整发泡机的物料温度POL 22℃,ISO 22℃,调整流量与料比,计算好20支真空管太阳能的发泡注料量,浇注,发泡完毕后,10 min脱模,将太阳能转移至熟化室(30~40℃),熟化12 h。熟化后,取模塑泡,在-30℃环境中冷冻24 h。观察太阳能热水器表观是否平整。
温度控制
环境温度:以15~35℃为宜;P、I料温度:高压发泡机(22±2)℃。聚氨酯发泡时,P料和I料在发泡机混合室内停留的时间是很短的,一般只有几分之一至几秒,适当的温度是保证混合效果的一个很重要的因素。黑料和白料混合均匀,泡沫的泡孔细密、导热系数低、保温效果好;模具及太阳能热水器内外桶的温度应控制在(40±5)℃,这样可以使泡沫得到更好的流动性和密度分布.并且加速泡沫熟化,降低泡沫收缩率。
聚氨酯在发泡过程中产生的压力为1.0~2.0 bar(实际生产中多为内胆注气,内胆充气压力至0.8 bar以防止内胆被发泡压力挤瘪),水箱在承受发泡压力时,易发生变形,这需要有内外模具来承载压力,模具应具备足够的强度。

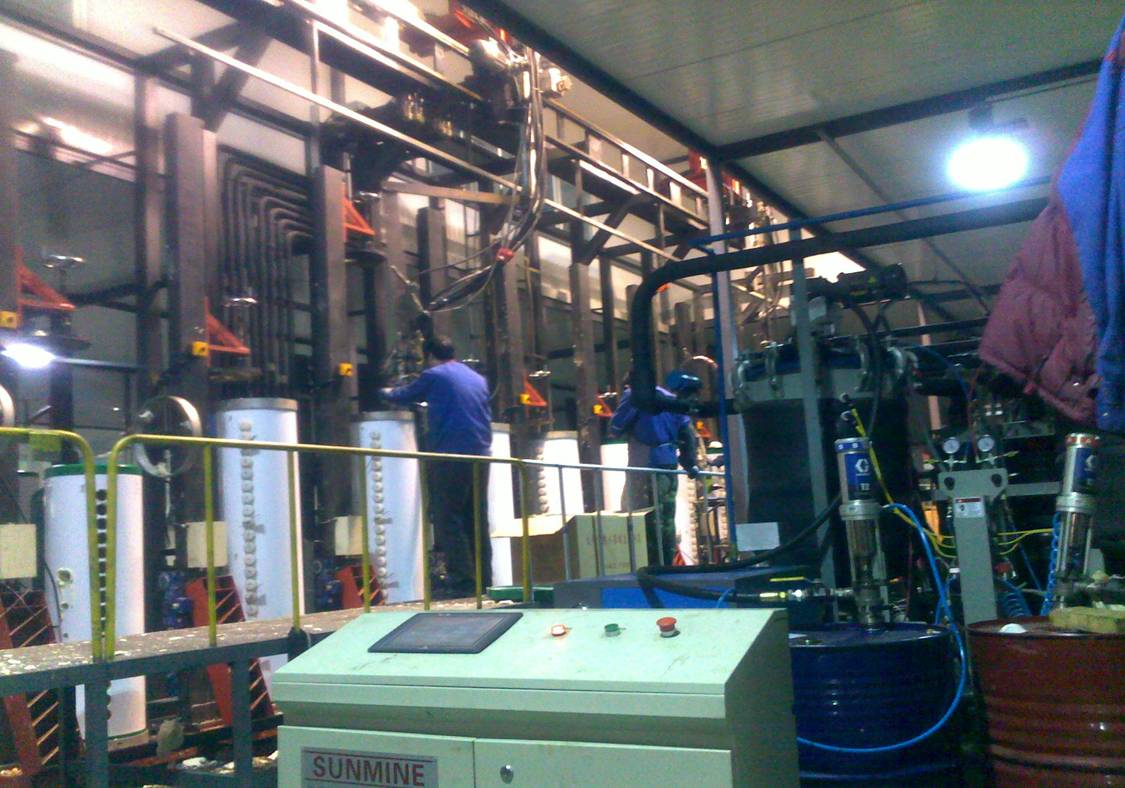

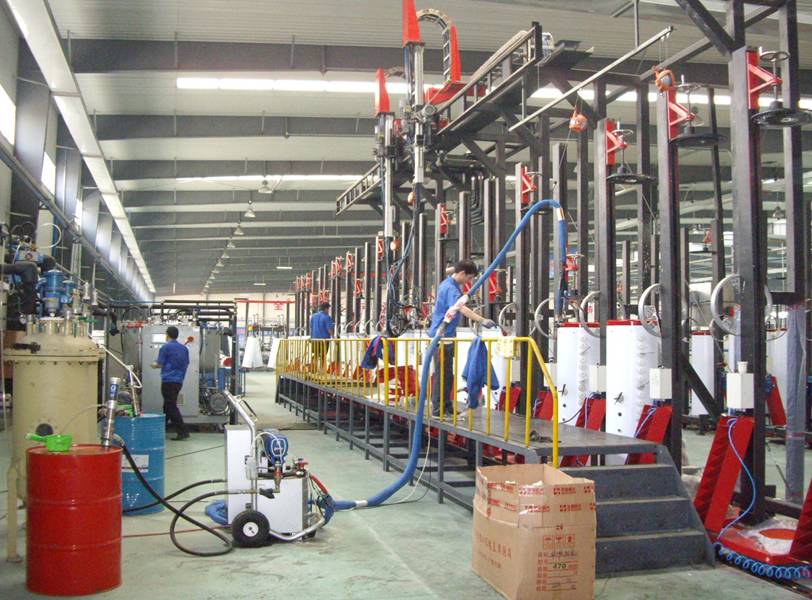

太阳能热水器发泡生产过程为:内胆试水→内外皮组装→安装发泡模具和发泡塞→内胆充气→向内外皮间注料→撤掉充气装置→卸模并检查水箱。

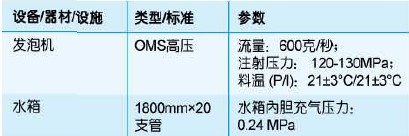

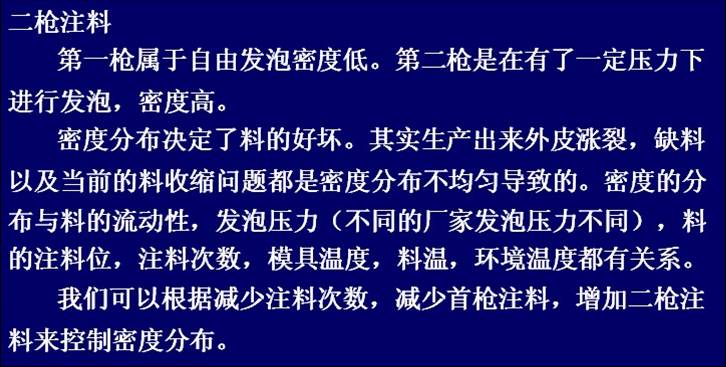

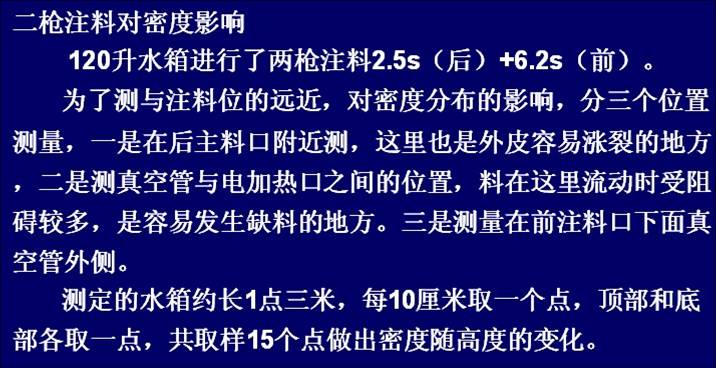

典型案例
