原文作者：田学深，杨 猛，乔雪冬，周树柏

      OCF（单组分PU泡沫填缝剂），是一种将 PU预聚体、发泡剂和催化剂等装填于耐压气雾罐中的特殊PU产品。OCF则将全部原料密封在小罐内，安装专用喷管或喷枪后即可进行施工作业。
      优选了 MN1000和 DL400组合聚醚制备 PU预聚体，使 OCF 兼具良好的柔韧性和拉伸强度，并且泡孔均匀。当m（MN1000）∶m（DL400）=50∶50时，OCF的拉伸强度和有效发泡倍数等相对最大。
     采用单因素试验法优选出其他原料的最佳掺量为w（CP52）=25% 、w（ALT403）=4% 和w（DMDEE）=0.4%，此时 OCF 具有相对最大的拉伸强度（为127.5 kPa）和有效发泡倍数（为69.1）。
     聚醚组合料的制备
     在四口烧瓶中加入组合聚醚（如 MN1000、MN3050、DL400 和 DL1000 等）和增塑剂（CP52），边搅拌边 105 ℃真空脱水 1 h；然后降温至 30 ℃以下，加入潜固化剂（酮亚胺）、匀泡剂和催化剂（DMDEE），搅拌均匀后出料即可。
     OCF的制备
     在马口罐中依次加入聚醚组合料和PAPI，利用气雾剂灌装机封盖后，压入抛射剂（二甲醚、丙丁烷）；然后匀速晃动10 min，室温放置24 h后，即得所需产品。

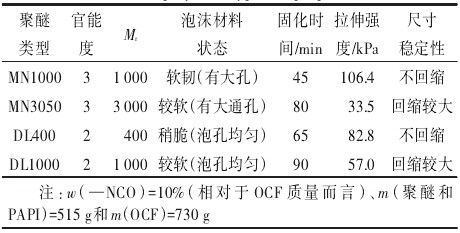

     聚醚类型对OCF性能的影响

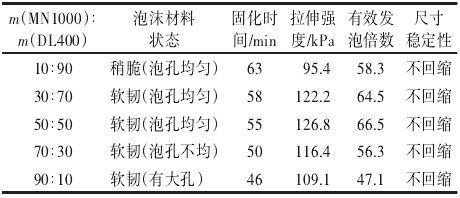

      组合聚醚配比对OCF性能的影响

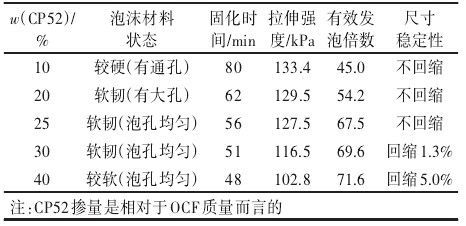

       CP52掺量对OCF性能的影响

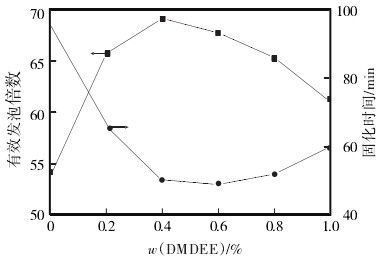

       DMDEE掺量对OCF性能的影响
