随着汽车工业的蓬勃发展，制造汽车的各种原材料也迅速发展和更新换代，越来越多的汽车零部件开始采用改性塑料替代金属制件。塑料在汽车上的应用已有近50年的历史，塑料饰件的大量应用，促进了汽车的减重节能，提高了汽车的美观舒适度。而PP作为最轻的通用塑料，通过增韧、填充、增强、共混等改性后，在汽车内外饰零部件上得到广泛应用。
一、聚丙烯在汽车中的应用
PP具有密度小、性价比高、优异的耐热性能、耐化学药品腐蚀性、刚性、易于成型加工和回收利用等特性，较车用金属材料，PP具有降低成本、燃油经济性优、防尘、耐腐蚀性好、外观美感、节约空间、性能可靠等优点，已成为汽车内、外饰零部件使用最多的塑料材料之一。
但是PP 材料收缩率大，尺寸稳定性差，容易产生翘曲变形；低温易脆断，韧性差；耐光老化、耐热老化性能差，所以无法单独满足汽车保险杠、仪表板、护风圈、发动机风扇等部件的特殊使用要求，必须进行改性或开发高性能的聚丙烯材料。

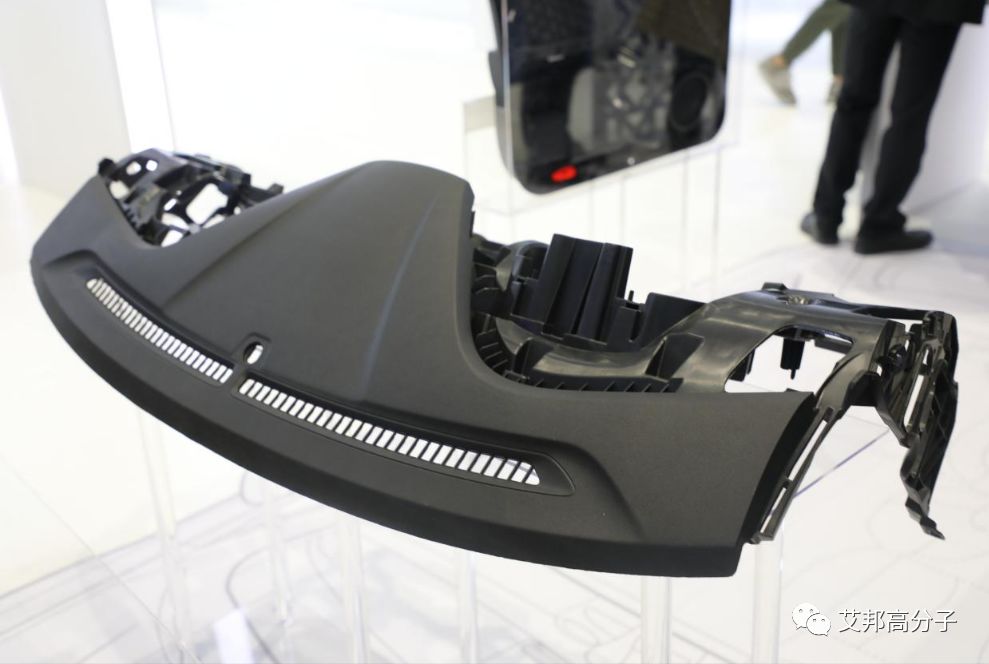

图 PP改性材料应用于仪表板
当前，PP及改性PP大量应用在汽车内饰件、外饰件及引擎罩下部件中。车用外饰件中，PP应用最大领域为保险杠制品。
图 PP改性材料应用于前保险杠
随着汽车制造水平及消费者对汽车安全性、舒适性及审美的要求，对PP保险杠的性能要求也逐步提高：如与车身的零间隙要求PP具有较低的膨胀与收缩性，良好的加工性要求PP具有更好的流动性，轻量化的要求PP具有较低的密度，安全性的要求PP具有较高的抗冲击性等。
二、聚丙烯生产工艺
自PP成功实现工业化生产以来，催化剂技术的不断突破推动了PP生产工艺的进步与发展，各种聚合工艺层出不穷，PP的综合性能也逐步提高。当前PP反应器牌号的性能逐渐朝高刚性、高抗冲击性、高流动性、低气味等方向发展。

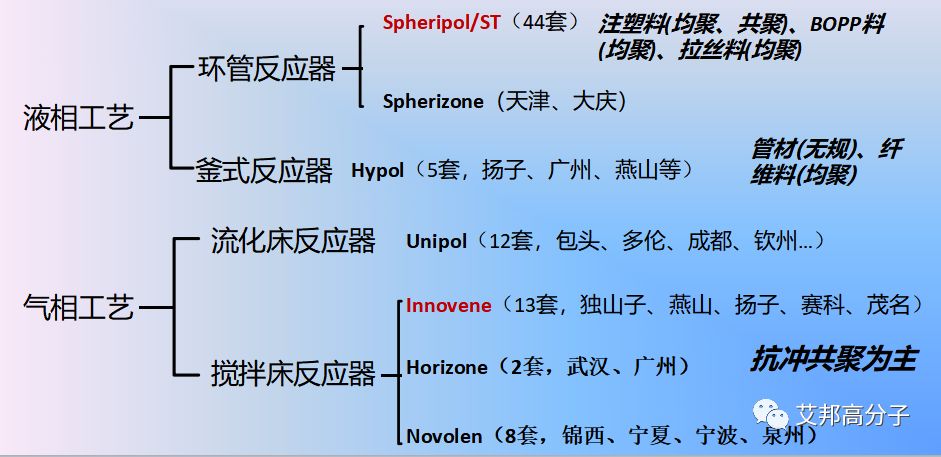

图 聚丙烯聚合工艺及其对应反应器
Spheripol/ST工艺采用环管反应器。Spheripol工艺是一种液相预聚合同液相均聚和气相共聚相结合的聚合工艺，可以生产全范围、多用途的各种产品。其均聚和无规共聚产品的特点是净度高，光学性能好，无异味。
Innovene工艺采用独特的接近活塞流的卧式搅拌床反应器，可以生产刚性和抗冲击性非常好的共聚物产品。
表：茂名石化聚丙烯工艺及产能
公司名称 | 装置产能
（万吨/年） | 技术来源 | 生产工艺 | 总产能
（万吨/年） |
茂名石化 | 17 | Basell | Spheripol | 67 |
30 | SEI | ST-2 |
20 | BP | Innovene |
在生产工艺上，生产高流动性聚丙烯产品主要有氢调法和降解法。近年来，随车用PP环保要求的提高，采用氢调法工艺直接生产的反应器牌号逐渐成为市场主流，该类牌号在具有较好的刚韧平衡性外，作为汽车内饰件原料时具有极低的气味，符合车用非金属材料环保方面的要求；同时作为车用改性基础树脂，具有更好的加工稳定性。
图 车用PP生产发展方向
三、茂名石化车用聚丙烯新产品
根据市场需求，茂名石化近年开发了十数个车用聚丙烯新产品，主要由两大系列：
产品系列 | 产品性能 |
高抗冲低刚系列产品 | 熔指 3~30g/10min
简支梁缺口冲击 40~70kJ/m2
弯曲模量 900~1200MPa
低VOC化（装置改造中） |
|
|
|
高刚低抗冲系列产品 | 熔指 10~60g/10min
简支梁缺口冲击 4~8kJ/m2
弯曲模量 1500~1700MPa
低VOC |
|
|
|
具体聚丙烯系列产品及牌号如下：
高抗冲低刚系列产品：
牌号 | 熔指（g/10min） | 弯曲模量（MPa） | 简支梁缺口冲击强度（kJ/m2） | 生产方法 | 应用领域 |
K9930H | ~30 | ~950 | ~50 | 氢调法 | 汽车内饰件、外饰件 |
K9026 | ~28 | ~950 | ~50 | 降解法 | 汽车外饰件 |
K9017H | ~17 | ~950 | ~50 | 氢调法 | 汽车内饰件、外饰件 |
K9010 | ~10 | ~950 | ~50 | 氢调法 | 汽车内饰件、外饰件 |
K9005 | ~5 | ~950 | ~70 | 氢调法 | 汽车内饰件、外饰件 |
K8003 | ~3 | ~1200 | ~45 | 氢调法 | 汽车内饰件、外饰件 |
高刚低抗冲系列产品：
牌号 | 熔指（g/10min） | 弯曲模量（MPa） | 简支梁缺口冲击强度（kJ/m2） | 生产方法 | 应用领域 |
PPB-MN60-G | ~60 | ~1500 | ~5 | 氢调法 | 汽车内饰件、外饰件 |
PPB-MN50-G | ~50 | ~1350 | ~8 | 氢调法 | 汽车内饰件、外饰件 |
PPB-MN35-G | ~35 | ~1650 | ~5 | 氢调法 | 汽车内饰件、外饰件 |
PPB-MN10-G | ~10 | ~1600 | ~7 | 氢调法 | 汽车内饰件、外饰件 |
高熔中冲击系列产品：
牌号 | 熔指（g/10min） | 弯曲模量（MPa） | 简支梁缺口冲击强度（kJ/m2） | 生产方法 | 应用领域 |
K7726H | ~26 | ~1150 | ~10 | 氢调法 | 汽车内饰件、外饰件 |
HHP4 | ~30 | ~900 | ~10 | 氢调法 | 汽车内饰件、外饰件 |
高刚均聚系列产品：
牌号 | 熔指（g/10min） | 弯曲模量（MPa） | 简支梁缺口冲击强度（kJ/m2） | 生产方法 |
PPH-MM20-S | ~20 | ~2100 | ~2.4 | 氢调法 |
PPH-M60-S | ~60 | ~2100 | ~1.5 | 氢调法 |
透明聚丙烯专用料：
项目 | 单位 | HT9025NX | UT8012M | PPD-MT45-S | PPR-ET03-S | PPR-MT16-S | PPR-M55-S |
熔体流动速率MI | g/10min | 24.2 | 11.4 | 45 | 3.1 | 16 | 55 |
悬臂梁冲击强度,(23℃) | J/m | 56 | 173.4 | 2.1 （简支梁） | 6 （简支梁） | 5.5 （简支梁） | 2 （简支梁） |
拉伸屈服强度 | Mpa | 29 | 28 | 33 | 34.9 | 29.5 | 36.9 |
挠曲模量 | Mpa | 946 | 1027 | 1300 | 1470 | 1140 | 1690 |
雾度 | % | 14.5 | 7.2 | 15 | 28.6 | 8.9 | 薄壁注塑 |
热变形温度 | ℃ | 76 | 72.2 | 74 | 95 | 80 | -- |
在研新产品：
低收缩抗冲聚丙烯。收缩率较普通抗冲聚丙烯降低~15%，下游客户改性时可减少滑石粉用量，达到进一步减重目的。
低VOC高抗冲聚丙烯。国产高抗冲聚丙烯原料VOC含量都较高，茂名石化率先对装置进行脱挥改造，高抗冲系列产品的VOC含量将得到显著降低。
高熔体强度聚丙烯。熔体强度可达17cN，可用于聚丙烯发泡，发泡温度窗口宽、发泡倍率可达30倍。
四、车用聚丙烯的生产研发方向

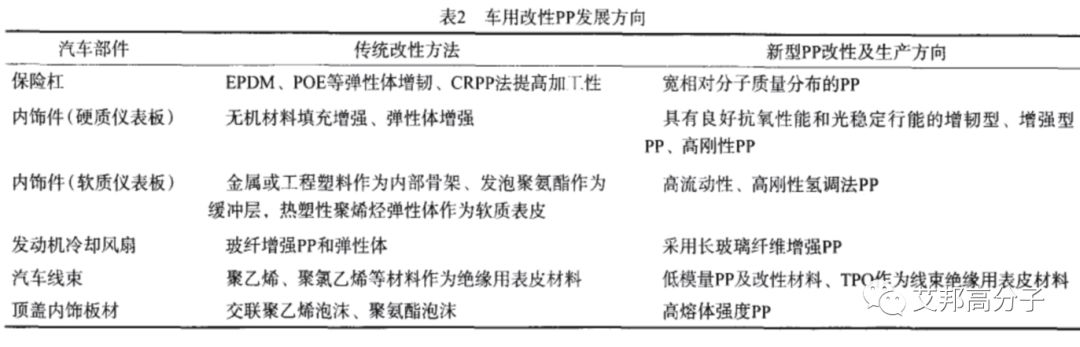

聚丙烯通过增韧、填充、增强、共混等改性方法可得到性能各不相同的材料，在汽车内饰中改性聚丙烯材料得到了广泛的应用。目前市场上新能源汽车的保有量不断上升，前景十分广阔。
图 金发 PP-LGF50 电池托架，PP-TD20 AGM蓄电池壳
而汽车轻量化也对车用聚丙烯提出了更多的要求，低密度、薄壁化、微发泡、高强度成为车用车用聚丙烯的生产研发方向。

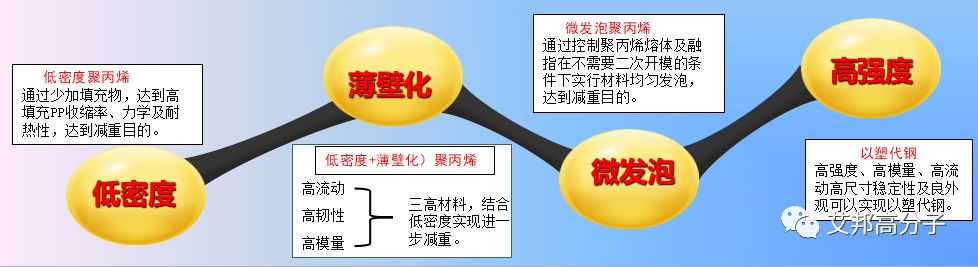

图 车用聚丙烯的生产研发方向

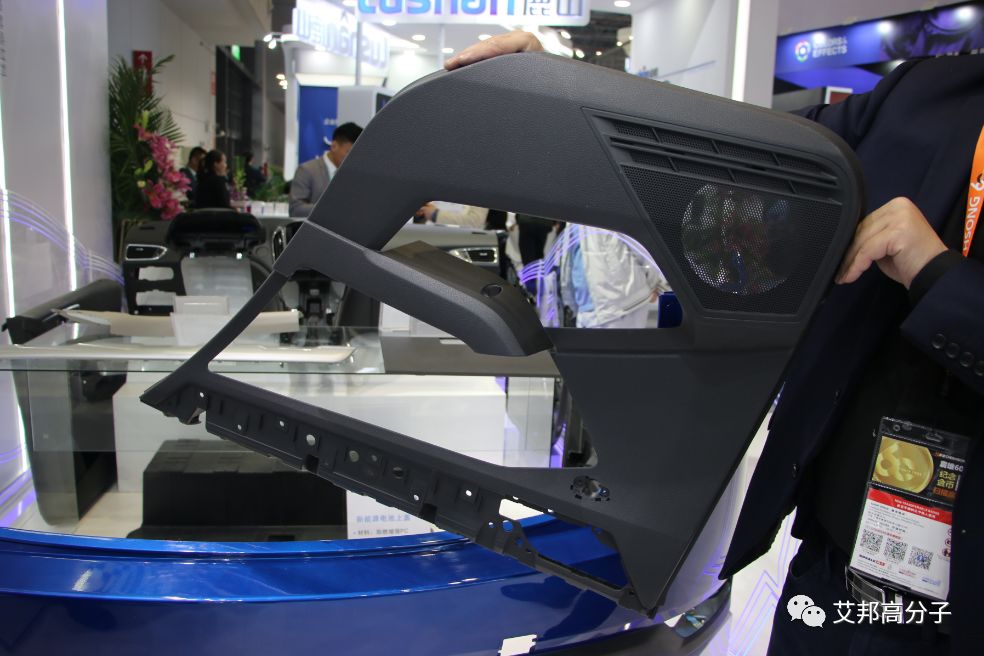

图 会通滑石粉填充低密度PP应用于汽车门板
