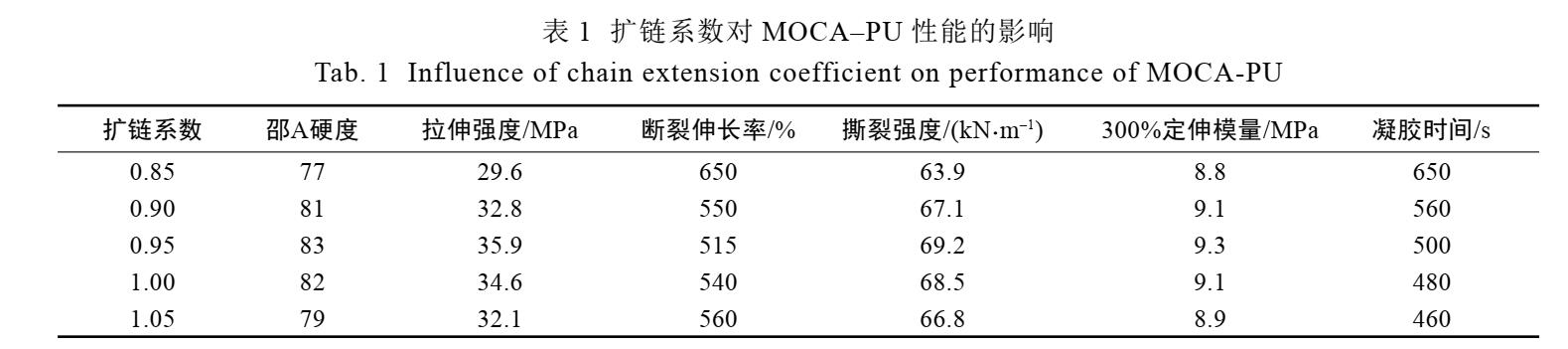

随着扩链系数的不断增 大,拉伸强度、 硬度和撕裂强度先增加后减小,断裂伸长率先 减小后增大,凝胶时间逐渐减小。这是因为随 扩链系数的增大,一NH2与一NCO扩链反应增 多,大分子链呈线性增长,弹性体的相对分子质 量亦增加,使强度和模量提高明显;当扩链系 数大于0.99后,过量的固化剂起增塑剂的作用, —NHCOO—与一NCO形成的缩二脲键逐渐减少, 刚性链段含量降低,大分子链间的氢键作用减弱, 从而降低了弹性体的各项性能指标。
0
