不管是家私绵、鞋材绵，亦或是汽车绵、电子绵、清洁绵、文胸绵等，我们或多或少会检测它的诸如硬度、回弹、拉伸强度、伸长率、撕裂强度等物性，下面就这些物性的定义和常规检测方法做个小汇总，以便大家取阅。

　　硬度：一般分为表面硬度和压陷硬度

　　1.表面硬度：我们海绵这一块一般用邵氏C硬度计或者邵氏F硬度计放置在海绵样块上直接读数即可。

　　2.压陷硬度：按照国标，将平整无表皮的厚度一般为50mm的海绵样品放置于泡沫压陷硬度试验机上，海绵样品一般为圆形和方形，面积一般比压板小，一般用直径200mm的圆形压板，将泡绵压陷一定的百分比时的压线陷力，即为压陷硬度(单位为N)。另外压缩强度是指压陷应力除以压板面积得到的数值。

　　拉伸强度

　　定义：试样直至断裂为止单位面积所承受的最大拉伸应力。

　　拉伸强度的试验我们一般采用哑铃型的海绵样品，必须是无破损的，拉断时所承受的最大力(Fb)，除以试样原横截面积(S)所得的应力(σ)，即为拉伸强度，单位为N/(MPa)。

　　伸长率：试样断裂时标线间距离的增加量与初始标距的比值。

　　这个比较好理解，原先无破损的长度为1米的海绵，对它作用一定的力，运输拉长直至断裂时的长度，再除以原先的长度1米，乘以100%即得到伸长率。

　　撕裂强度：将一定规格的测试样品的切口张开，夹在仪器上并以一定的速度拉伸，记录样品被撕裂50mm以上后的最大撕裂力，得出后再除去厚度，即为撕裂强度。

　　回弹率：分为软泡的落球回弹率和弹性体回弹率。

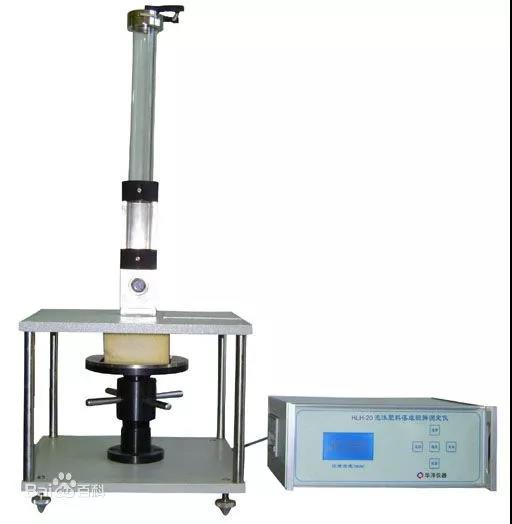

　　1.落球回弹率：规定重量的钢球从规定高度做自有落体运动撞击到一定规格的样品上，弹回的高度与下落高度的百分比。比如下落高度1米，弹回0.6米，落球回弹率即为60%。

(图片来自网络)

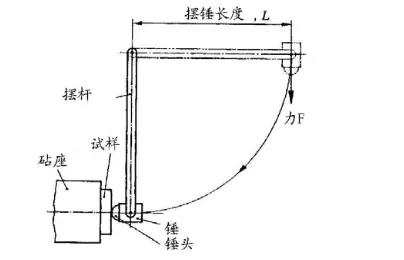

　　2.弹性体回弹率：根据国标的定义主要是用来测试硫化橡胶的回弹率，一些下游的鞋材客户也会要求泡绵厂用此方法去检测泡绵回弹率，采用摆锤试验机测试，摆锤自由下落冲击试样，前4次冲击不计回弹值，第五次开始读取回弹值，测三组取平均值。

(图片来自网络)
